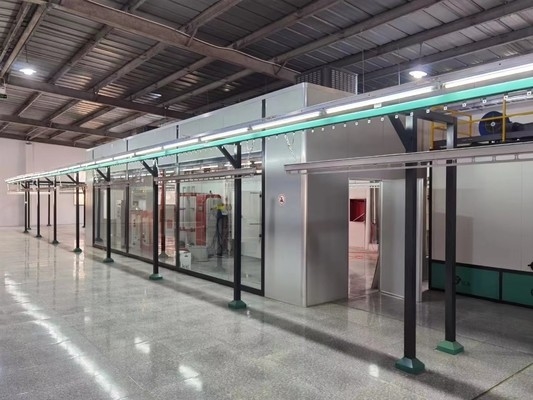

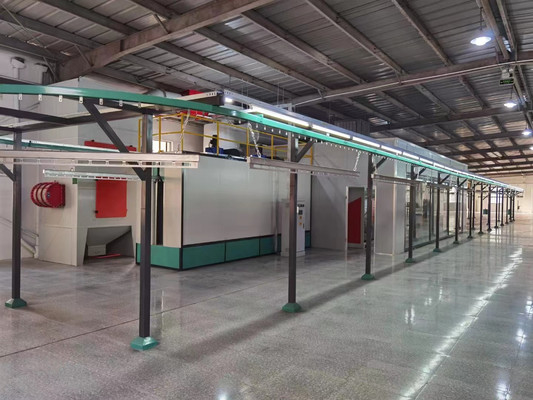

Ahşap Plaka Ahşap Mobilya Mdf için 40m / Saat Otomatik Toz Boya Hattı

Ürün Tanımı:

MDF kaplama hattımız yüksek kaliteli püskürtme ekipmanı tasarımı, araştırma ve geliştirme, satış.ve püskürtme endüstrisini destekleyen kilit ürünlerÜlkedeki çeşitli endüstrilerde yüzlerce büyük ölçekli otomatik püskürtme cihazı var.

Tüm Yüzeysel Yükleme hattı üzerinde.

Devre kontrolü:

Bu ekipman seti insan-makine arayüzü kontrolü ve kontrol paneli kontrolü benimser ve püskürtme üretim hattı, besleme ve egzoz sistemi için koruma (aşırı yük, faz kaybı, sızıntı) ayarlar,Taşıma hattı, püskürtme tabancası, sertleştirme fırını ve diğer kontrol sistemleri.

Çöplük odasının hava kaynağı ve egzoz sistemi frekans dönüşümü ile kontrol edilir (veya hava valfini elle ayarlanır).

B: Sıkıştırılmış hava boruları:

Gaz boru hatları basınç ölçerleri ve akış kontrol valfleri ile donatılmıştır.

püskürtme alanındaki hava boruları yağ çıkarma, su çıkarma vb. yoluyla hassas bir şekilde filtrelenmelidir. A tarafı B tarafını gerekli hava basıncı gazıyla donatmalı ve püskürtmeyi sağlamalıdır.

Ekipmanın ihtiyaç duyduğu sabit gaz, uzun boru hattı nedeniyle hava akışının atölyaya yönlendirilmesinden sonra dengesizse, boya atölyesindeki hava boru hattı tamponlanır.

Konserveleri A. Tarafı işleyecektir.

C: Hava kaynağı ve egzoz sistemi:

Tüm sistem hava kaynağı sistemi ve hava hacmi ayarlama fonksiyonu ile donatılmıştır. (Faydaları: 1. Enerji tasarrufu ve çevre koruması 2. İşleme kolaylığı)

Sprey odası bağımsız egzoz, hava hacmi ayarlama fonksiyonu ile donatılmıştır.

Teknik parametreler:

Tasarım Tanımı:

1) Ekipmanın kurulum yeri: L42 m * W8 m * H6 m

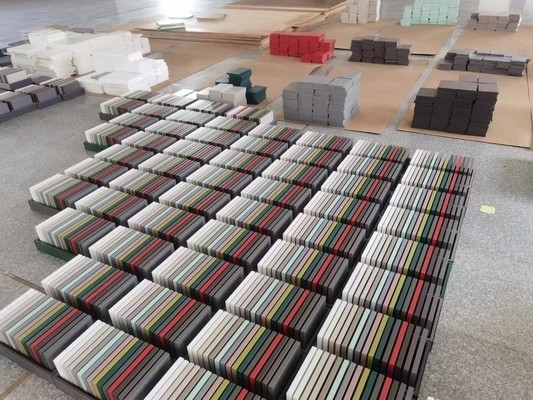

2) İş parçasının adı: dolap kapısı paneli, ofis masaüstü ve çocuk mobilyaları

3) Ürünün maksimum ve asgari boyutu: uzunluğu 3000mmx800mmx50mm

4) Üretim: tek vardiya 8 saatlik proje çıkış talebi: 300 m2 parça (açık üretim kapasitesi levha boyutuna göre)

5) Atölyenin yüksekliği: 7 metre

6) Temel işlem akışı: üst kısım → ön ısıtma 1→ oto-statik elektrikli sprey tozu → sertleştirme 1→ sertleştirme 2→ sertleştirme 3→ merdiven soğutma → kalite denetimi → alt kısım

1Üst kısmının hazırlanması: plaka uygun şekilde açılmalı, asılı delikler, ikincil kanca ile eşleşmeli, konveyör yolları veya

Arabayı üst parçalar alanına götürün.

2. İş parçasının çevrimiçi asma plaka asılır;

3. Otomatik olarak plaka preheating fırını gir; (sıcaklık ve zaman ayarları ile)

4. toz odasının altı tarafına toz püskürtün; (A / B tarafı isteğe bağlı toz modudur)

5. tozlama bölgesindeki püskürtme etkisini ve tozlama oranını kontrol edin ve tozlama kontrolünü makul bir şekilde ayarlayın;

6. Otomatik olarak sertleştirme fırına girin; (sıcaklık ve zaman ayarlama ile);

7. Adım soğutma bölgesine adım adım girmek;

8. Aşağı kısım alanına doğal soğutma hattı ile açık çalışması;

9İş parçasının çevrimdışı, inceleme, ambalajlama;
